Dopravníkové řetězy s pojezdovými kladkami - typ A
 |
 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
OSOVÁ VZDÁLENOST |
PRŮMĚR POJEZDOVÉ KLADKY |
MATERIÁL POJEZDOVÉ KLADKY |
PEVNOST PŘI PŘETRŽENÍ |
|---|---|---|---|---|---|---|---|---|---|---|

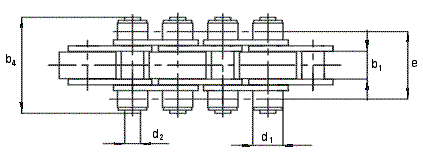

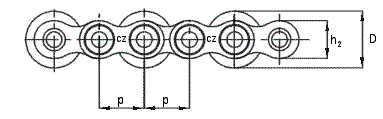

| p | b1(min) | d1(max) | d2(max) | b4(max) | h2(max) | e | D | FB(min) | ||
| mm | mm | mm | mm | mm | mm | mm | mm | N | ||
|
08 B
|
12,70 | 7,75 | 8,51 | 4,45 | 27,00 | 11,80 | 19,50 | 16,00 | ocel | 18 690 |
|
08 B
|
12,70 | 7,75 | 8,51 | 4,45 | 27,00 | 11,80 | 19,50 | 16,00 | plast | 18 690 |
|
08 B
|
12,70 | 7,75 | 8,51 | 4,45 | 27,00 | 11,80 | 19,50 | 18,00 | ocel | 18 690 |
|
08 B
|
12,70 | 7,75 | 8,51 | 4,45 | 27,00 | 11,80 | 19,50 | 18,00 | plast | 18 690 |
