Dopravníkové řetězy s pojezdovými kladkami - typ C
 |
 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
VZDÁLENOST ŘAD |
PRŮMĚR POJEZDOVÉ KLADKY |
MATERIÁL POJEZDOVÉ KLADKY |
PEVNOST PŘI PŘETRŽENÍ |
|---|---|---|---|---|---|---|---|---|---|---|

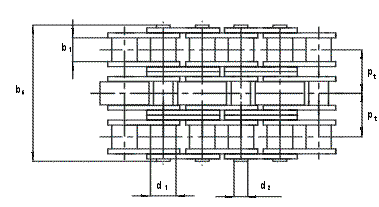

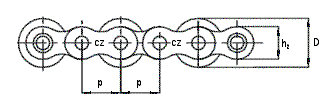

| p | b1(min) | d1(max) | d2(max) | b4(max) | h2(max) | Pt | D | FB(min) | ||
| mm | mm | mm | mm | mm | mm | mm | mm | N | ||
|
06 B-3+
|
9,525 | 5,72 | 6,35 | 3,28 | 32,90 | 8,20 | 10,24 | 14,00 | ocel | 26 145 |
|
06 B-3+
|
9,525 | 5,72 | 6,35 | 3,28 | 32,90 | 8,20 | 10,24 | 14,00 | plast | 26 145 |
|
10 B-3
|
15,875 | 9,65 | 10,16 | 5,08 | 51,90 | 14,50 | 16,59 | 20,00 | ocel | 70 035 |
|
10 B-3
|
15,875 | 9,65 | 10,16 | 5,08 | 51,90 | 14,50 | 16,59 | 20,00 | plast | 70 035 |
|
10 B-3
|
15,875 | 9,65 | 10,16 | 5,08 | 51,90 | 14,50 | 16,59 | 18,00 | ocel | 70 035 |
|
10 B-3
|
15,875 | 9,65 | 10,16 | 5,08 | 51,90 | 14,50 | 16,59 | 18,00 | plast | 70 035 |
|
12 B-3
|
19,05 | 11,68 | 12,07 | 5,72 | 61,25 | 16,10 | 19,46 | 24,00 | ocel | 91 035 |
|
12 B-3
|
19,05 | 11,68 | 12,07 | 5,72 | 61,25 | 16,10 | 19,46 | 24,00 | ODLITEK | 91 035 |
|
12 B-3
|
19,05 | 11,68 | 12,07 | 5,72 | 61,25 | 16,10 | 19,46 | 16,00 | ODLITEK | 91 035 |
|
16 B-3
|
25,40 | 17,02 | 15,88 | 8,28 | 99,10 | 21,00 | 31,88 | 38,50 | ODLITEK | 195 000 |
|
ODLITEK: PE-UHM, PA 6.6, VESTAMID L-R7-MHI, PA 12
|
||||||||||
|
+ POUZE S JEDNOU DESTIČKOU
|
||||||||||
