Válečkové řetězy - dvouřadé
 |
 |
| ISO DIN ČSN |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
DÉLKA ČEPU SE ZÁVLAČKOU |
DÉLKA SPOJOVACÍHO ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
VZDÁLENOST ŘAD |
PLOCHA KLOUBU |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

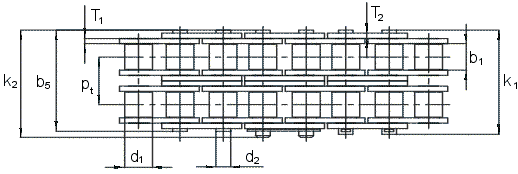

| p | b1(min) | d1(max) | d2(max) | b5(max) | k1(max) | k2(max) | h2(max) | T1 | T2 | Pt | S | q | FB(min) | B | A | E | S | L | C | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm2 | kg/m | N | |||||||
|
05 B-2+
|
8,00 | 3,00 | 5,00 | 2,31 | 13,55 | 14,75 | 7,20 | 0,80 | 0,80 | 5,64 | 22,00 | 0,34 | 8 000 | • | • | • | ||||
|
06 B-2*+
|
9,525 | 5,72 | 6,35 | 3,28 | 22,65 | 24,25 | 8,20 | 1,20 | 1,00 | 10,24 | 56,00 | 0,76 | 17 745 | • | • | • | • | • | ||
|
08 B-2**
|
12,70 | 7,75 | 8,51 | 4,45 | 30,45 | 33,30 | 32,15 | 11,80 | 1,60 | 1,40 | 13,92 | 100,60 | 1,36 | 32 655 | • | • | • | • | • | • |
|
10 B-2**
|
15,875 | 9,65 | 10,16 | 5,08 | 35,30 | 38,10 | 36,95 | 14,45 | 1,60 | 1,60 | 16,59 | 134,60 | 1,78 | 46 726 | • | • | • | • | • | • |
|
12 B-2**
|
19,05 | 11,68 | 12,07 | 5,72 | 41,75 | 44,00 | 43,80 | 16,10 | 1,80 | 1,80 | 19,46 | 178,70 | 2,40 | 60 690 | • | • | • | • | • | • |
|
16 B-2**
|
25,4 | 17,02 | 15,88 | 8,28 | 67,30 | 70,20 | 71,70 | 21,00 | 3,50 | 3,00 | 31,88 | 412,34 | 5,30 | 130 000 | • | • | • | • | • | • |
|
* POUZE S ROVNÝMI DESTIČKAMI
|
||||||||||||||||||||
|
**TÉŽ S ROVNÝMI DESTIČKAMI (DESTIČKA VNĚJŠÍ MÁ STEJNOU ŠÍŘKU JAKO VNITŘNÍ DESTIČKA - h2)
|
||||||||||||||||||||
|
+ POUZE S JEDNOU DESTIČKOU
|
||||||||||||||||||||
| SPOJOVACÍ ELEMENTY | |||||
 |
 |
 |
 |
 |
 |
| B | A | E | S | L | C |
