Válečkové řetězy jednořadé s dlouhou životností
 |
 |
| ISO DIN ČSN |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
DÉLKA SPOJOVACÍHO ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
PLOCHA KLOUBU |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

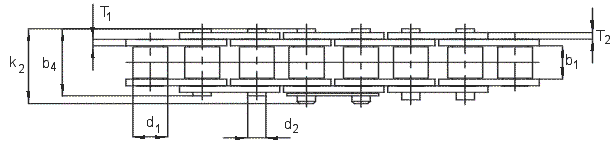

| p | b1(min) | d1(max) | d2(max) | b4(max) | k2(max) | h2(max) | T1 | T2 | S | q | FB(min) | B | A | E | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm2 | kg/m | N | ||||
|
08 B-1 DZ
|
12,70 | 7,75 | 8,51 | 4,45 | 16,40 | 18,25 | 11,80 | 1,60 | 1,40 | 50,30 | 0,70 | 18 690 | • | • | • |
|
10 B-1 DZ
|
15,875 | 9,65 | 10,16 | 5,08 | 18,70 | 20,35 | 14,50 | 1,60 | 1,60 | 67,30 | 0,90 | 23 310 | • | • | • |
|
12 B-1 DZ
|
19,05 | 11,68 | 12,07 | 5,72 | 22,30 | 24,00 | 16,10 | 1,80 | 1,80 | 89,35 | 1,22 | 30 345 | • | • | • |
| SPOJOVACÍ ELEMENTY | ||
 |
 |
 |
| B | A | E |
