Válečkové řetězy s dlouhou roztečí v provedení nerez
 |
 |
| ISO DIN ČSN |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
DÉLKA ČEPU SE ZÁVLAČKOU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
PLOCHA KLOUBU |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

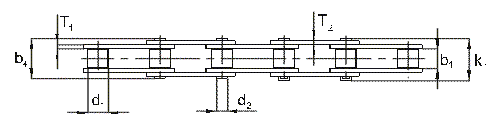

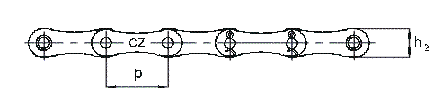

| p | b1(min) | d1(max) | d2(max) | b4(max) | k1(max) | h2(max) | T1 | T2 | S | q | FB(min) | B | A | S | L | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm2 | kg/m | N | |||||
|
208 B
|
25,40 | 7,75 | 8,51 | 4,45 | 16,40 | 19,40 | 12,00 | 1,60 | 1,40 | 50,28 | 0,62 | 12 000 | • | • | • | • |
|
210 B
|
31,75 | 9,65 | 10,16 | 5,08 | 18,70 | 21,50 | 14,40 | 1,60 | 1,60 | 67,30 | 0,60 | 14 200 | • | • | • | • |
|
212 B
|
38,10 | 11,68 | 12,07 | 5,72 | 22,30 | 24,50 | 16,40 | 1,80 | 1,80 | 89,35 | 0,81 | 18 000 | • | • | • | • |
| SPOJOVACÍ ELEMENTY | |||
 |
 |
 |
 |
| B | A | S | L |
