Válečkové řetězy
 |
 |
| ISO ČSN |
OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
DÉLKA ČEPU SE ZÁVLAČKOU |
DÉLKA SPOJOVACÍHO ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
PLOCHA KLOUBU |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

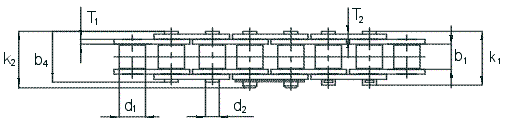

| p | b1(min) | d1(max) | d2(max) | b4(max) | k1(max) | k2(max) | h2(max) | T1 | T2 | S | q | FB(min) | B | A | E | S | L | LP | C | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm2 | kg/m | N | |||||||||
|
06 A
|
3/8'x3,9
|
9,525 | 3,94 | 6,35 | 3,28 | 10,60 | 12,05 | 8,20 | 1,20 | 1,10 | 21,97 | 0,35 | 9 345 | • | • | • | |||||
|
06 B ZP*
|
9,525 | 5,72 | 6,35 | 3,28 | 13,35 | 14,70 | 8,20 | 1,50 | 1,20 | 29,25 | 0,72 | 14 300 | • | • | • | • | • | ||||
|
1/2'x3/16' VELO
|
12,70 | 4,88 | 7,75 | 3,66 | 11,20 | 12,30 | 9,90 | 1,00 | 1,00 | 26,53 | 0,35 | 8 400 | • | • | • | • | • | • | |||
|
1/2'x3/16' V.D.
|
12,70 | 4,88 | 7,75 | 4,18 | 13,00 | 14,30 | 10,90 | 1,40 | 1,40 | 33,86 | 0,48 | 10 500 | • | • | • | • | • | ||||
|
1/2'x3/16' MOFA
|
12,70 | 4,88 | 7,75 | 4,18 | 13,00 | 14,30 | 10,90 | 1,40 | 1,40 | 33,86 | 0,48 | 15 750 | • | • | • | • | • | • | |||
|
086
|
1/2'x5,2
|
12,70 | 5,30 | 8,51 | 4,45 | 13,90 | 15,90 | 11,80 | 1,60 | 1,40 | 39,38 | 0,62 | 18 690 | • | • | • | • | • | |||
|
1/2'x5,2
|
12,70 | 5,20 | 7,75 | 4,18 | 14,50 | 15,90 | 11,80 | 1,90 | 1,60 | 38,87 | 0,64 | 18 810 | • | • | • | • | |||||
|
1/2'x1/4' MOFA
|
12,70 | 6,40 | 7,75 | 4,18 | 14,50 | 15,90 | 10,90 | 1,40 | 1,40 | 40,13 | 0,52 | 15 750 | • | • | • | • | • | ||||
|
1/2'x1/4' MOFA
|
12,70 | 6,40 | 8,51 | 4,18 | 14,50 | 15,90 | 10,90 | 1,40 | 1,40 | 40,13 | 0,52 | 15 750 | • | • | • | • | • | ||||
|
12 B ZP**
|
19,05 | 11,68 | 12,07 | 6,10 | 24,50 | 26,85 | 26,20 | 17,70 | 2,40 | 2,40 | 101,87 | 1,51 | 36 000 | • | • | • | • | • | • | ||
|
1'x1/2'
|
25,40 | 12,70 | 15,88 | 8,28 | 32,10 | 37,00 | 21,00 | 3,80 | 3,20 | 177,20 | 2,50 | 75 000 | • | • | • | ||||||
|
1'x43/64' R24*
|
25,40 | 17,02 | 15,88 | 8,28 | 35,30 | 38,20 | 39,60 | 24,00 | 3,50 | 3,00 | 206,17 | 3,30 | 74 000 | • | • | • | • | ||||
|
* POUZE S ROVNÝMI DESTIČKAMI
|
|||||||||||||||||||||
|
**TÉŽ S ROVNÝMI DESTIČKAMI (DESTIČKA VNĚJŠÍ MÁ STEJNOU ŠÍŘKU JAKO VNITŘNÍ DESTIČKA - h2)
|
|||||||||||||||||||||
| SPOJOVACÍ ELEMENTY | ||||||
 |
 |
 |
 |
 |
 |
 |
| B | A | E | S | L | LP | C |
