Válečkové řetězy dvouřadé s dutými čepy
 |
 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR OTVORU V ČEPU |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
VZDÁLENOST ŘAD |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

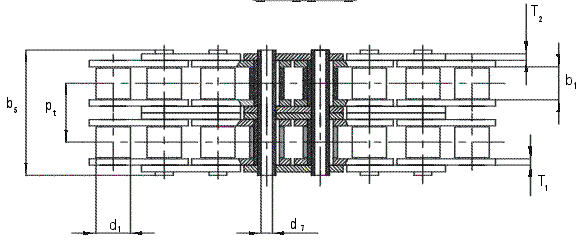

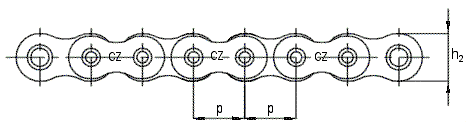

| p | b1(min) | d1(max) | d7(min) | b4(max) | h2(max) | T1 | T2 | P1 | q | FB(min) | B | A | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/m | N | |||
|
08 B-2
|
12,70 | 7,75 | 8,51 | 3,20 | 30,90 | 11,80 | 1,60 | 1,40 | 13,92 | 1,22 | 32 655 | • | • |
| SPOJOVACÍ ELEMENTY | |
 |
 |
| B | A |
