Válečkové řetězy jednořadé s dutými čepy
 |
 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR OTVORU V ČEPU |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
|---|---|---|---|---|---|---|---|---|---|---|---|

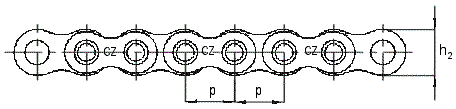

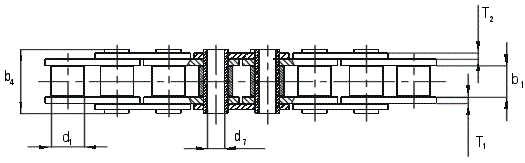

| p | b1(min) | d1(max) | d7(min) | b4(max) | h2(max) | T1 | T2 | q | FB(min) | A | |
| mm | mm | mm | mm | mm | mm | mm | mm | kg/m | N | ||
|
08 B-1
|
12,70 | 7,75 | 8,51 | 4,52 | 15,20 | 11,80 | 1,60 | 1,40 | 0,55 | 8 700 | • |
|
08 B-1
|
12,70 | 7,75 | 8,51 | 4,52 | 16,60 | 11,80 | 1,60 | 1,40 | 0,57 | 8 700 | • |
|
10 B-1
|
15,875 | 9,65 | 10,16 | 4,10 | 20,00 | 14,50 | 2,00 | 2,00 | 0,90 | 20 290 | • |
|
10 B-1
|
15,875 | 9,65 | 10,16 | 5,13 | 20,00 | 14,50 | 2,00 | 2,00 | 0,87 | 20 290 | • |
|
12 A-1
|
19,05 | 12,70 | 11,91 | 6,15 | 24,60 | 17,70 | 2,40 | 2,40 | 1,24 | 13 920 | • |
| SPOJOVACÍ ELEMENTY | |
 |
|
| A | |
