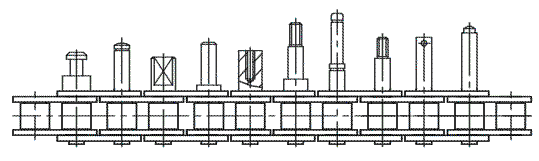

Válečkové řetězy jednořadé s prodlouženými osazenými čepy
 |
 |
 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU (POUZDRA) |
PRŮMĚR ČEPU |
PRŮMĚR OSAZENÍ |
DÉLKA ČEPU |
PŘESAH ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
|---|---|---|---|---|---|---|---|---|
| p | b1(min) | d1(max) | d2(max) | d4 | L(max) | L1(max) | h2(max) | |
| mm | mm | mm | mm | mm | mm | mm | mm | |
|
06 B-1
|
9,525 | 5,72 | 6,35 | 3,28 | 4,50 | 28,00 | 16,50 | 8,20 |
|
06 B-1
|
9,525 | 5,72 | 6,35 | 3,28 | 5,00 | 26,60 | 15,00 | 8,20 |
|
06 B-1
|
9,525 | 5,72 | 6,35 | 3,28 | 5,08 | 31,50 | 20,00 | 8,20 |
|
081
|
12,70 | 3,30 | 7,75 | 3,66 | 4,44 | 22,20 | 13,50 | 9,90 |
|
081
|
12,70 | 3,30 | 7,75 | 3,66 | 5,00 | 24,00 | 15,00 | 9,90 |
|
081
|
12,70 | 3,30 | 7,75 | 3,66 | 5,17 | 24,00 | 15,00 | 9,90 |
|
081
|
12,70 | 3,30 | 7,75 | 3,66 | 5,17 | 31,00 | 22,00 | 9,90 |
|
08 B-1
|
12,70 | 7,75 | 8,51 | 4,45 | 6,00 | 37,00 | 21,60 | 11,80 |
|
10 B-1
|
15,875 | 9,65 | 10,16 | 5,08 | 5,50 | 35,30 | 17,50 | 14,50 |
|
10 B-1
|
15,875 | 9,65 | 10,16 | 5,08 | 5,50 | 37,80 | 20,00 | 14,50 |
|
10 B-1
|
15,875 | 9,65 | 10,16 | 5,08 | 6,06 | 33,85 | 16,40 | 14,50 |
|
10 B-1
|
15,875 | 9,65 | 10,16 | 5,08 | 8,00 | 37,70 | 20,00 | 14,50 |
|
10 B-1
|
15,875 | 9,65 | 10,16 | 5,08 | 8,00 | 44,80 | 27,00 | 14,50 |
|
10 B-1
|
15,875 | 9,65 | 10,16 | 5,08 | 10,00 | 32,80 | 15,00 | 14,50 |
|
12 B-1
|
19,05 | 11,68 | 12,07 | 5,72 | 7,00 | 41,00 | 20,00 | 16,10 |
|
12 B-1
|
19,05 | 11,68 | 12,07 | 5,72 | 7,00 | 52,70 | 31,70 | 16,10 |
|
12 B-1
|
19,05 | 11,68 | 12,07 | 5,72 | 8,00 | 47,00 | 26,00 | 16,10 |
|
12 A-1
|
19,05 | 11,68 | 12,07 | 5,72 | 10,00 | 41,00 | 20,00 | 16,10 |
|
12 B-1
|
19,05 | 11,68 | 12,07 | 5,72 | 10,27 | 41,00 | 20,00 | 16,10 |
|
16 B-1
|
25,4 | 17,02 | 15,88 | 8,28 | 10,00 | 41,00 | 63,80 | 21,00 |
