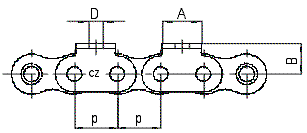

Válečkové řetězy jednořadé s unášecími destičkami K1, K2

TYP K1
  TYP K2
OZNAČENÍ
ČZ		 ROZTEČ VNITŘNÍ
ŠÍŘKA		 PRŮMĚR
VÁLEČKU		 ROZMĚR ROZMĚR PRŮMĚR
UNÁŠECÍHO
OTVORU		 ROZMĚR ROZMĚR TLOUŠŤKA
UNÁŠECÍ
DESTIČKY		 HMOTNOST PEVNOST
PŘI
PŘETRŽENÍ
  p b1(min) d1(max) A B D E C F q FB(min)
mm mm mm mm mm mm mm mm mm kg/m N
081 K1
 12,70 3,30 7,75 10,50 7,00 4,10 9,00 15,55 1,00 0,35 8 200
1/2"x3/16" VELO Dopr. K1
 12,70 4,88 7,75 11,50 8,90 4,30 11,10 17,10 1,40 0,58 10 500
1/2"x3/16" MOFA K1
 12,70 4,88 7,75 11,50 8,90 4,30 11,10 17,10 1,40 0,58 15 750
1/2"x1/4" MOFA K1
 12,70 6,40 7,75 11,50 8,90 4,30 11,90 17,90 1,40 0,58 15 750
086 K1
 12,70 5,30 8,51 11,50 8,90 4,30 11,50 17,50 1,40 0,70 18 690
12 A-1 K1
 19,05 12,70 11,91 17,00 13,45 6,40 20,10 29,10 1,80 1,67 30 345
16 B-1 K1
 25,40 17,02 15,88 24,00 20,20 8,40 28,80 37,40 3,00 3,13 65 000
081 K2
 12,70 3,30 7,75 10,50 7,00 4,10 9,00 15,55 1,00 0,39 8 200
086 K2
 12,70 5,30 8,51 11,50 8,90 4,30 11,50 17,50 1,40 0,79 18 690
16 B-1 K2
 25,40 17,02 15,88 24,00 20,20 8,40 28,80 37,40 3,00 3,38 65 000
