Válečkové řetězy bez pouzder
 |
 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
|---|---|---|---|---|---|---|---|---|---|---|

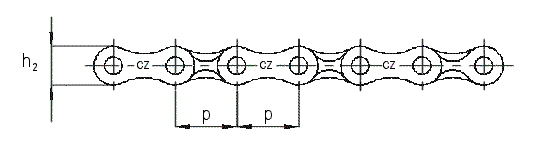

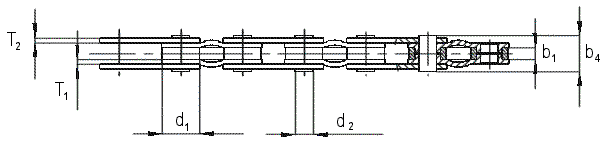

| p | b1(min) | d1(max) | d2(max) | b4(max) | h2(max) | T1 | T2 | q | FB(min) | |
| mm | mm | mm | mm | mm | mm | mm | mm | kg/m | N | |
|
F 100
|
12,70 | 2,38 | 7,65 | 3,66 | 7,30 | 8,20 | 1,10 | 1,00 | 0,24 | 10 200 |
|
F 200
|
12,70 | 1,98 | 7,65 | 3,66 | 6,90 | 8,20 | 1,10 | 1,00 | 0,21 | 10 200 |
|
F 300
|
12,70 | 2,38 | 7,65 | 3,66 | 7,30 | 8,20 | 1,10 | 1,00 | 0,24 | 10 200 |
|
U řetězů F200 a F300 je použito speciálně tvarovaných destiček vnějších pro snadnější řazení.
|
||||||||||
|
řetězy jsou spojovány speciálním Čepem, který je přiložen u každého balení.
|
||||||||||
